Referenzprojekt – Transparentes Acrylkreuz als Schätzspiel für Veranstaltungen
Ein befreundeter Kollege aus der Werbetechnik kam mit einer außergewöhnlichen Anfrage auf mich zu:
Für eine große Hilfsorganisation sollte ein auffälliges Schätzspiel für Veranstaltungen entstehen – robust, mobil und gleichzeitig ein echter Blickfang.
Die Idee dahinter war ebenso simpel wie wirkungsvoll:
Ein transparentes, dreidimensionales Kreuz, das beispielsweise mit Verbandspäckchen oder anderen Artikeln gefüllt werden kann. Besucherinnen und Besucher sollen dabei die Anzahl der enthaltenen Gegenstände schätzen und so spielerisch mit dem Stand oder der Aktion interagieren.
Von der Idee zum dreidimensionalen Exponat
Bereits in der frühen Planungsphase war klar, dass das Objekt nicht nur optisch überzeugen, sondern auch den Anforderungen eines mobilen Veranstaltungseinsatzes gerecht werden muss. Das Kreuz sollte groß genug sein, um aus einiger Entfernung Aufmerksamkeit zu erzeugen, gleichzeitig aber sicher transportiert und aufgebaut werden können.Entstanden ist schließlich ein komplett transparentes 3D-Kreuz aus Acryl mit einer Größe von etwa 120 × 120 × 40 cm. Durch die transparente Ausführung wirkt das Exponat trotz seiner massiven Bauweise leicht und modern. Gleichzeitig ermöglicht die klare Optik den freien Blick auf die jeweilige Befüllung – ein wichtiger Bestandteil des Schätzspiel-Konzeptes.
Präzise Fertigung der Acrylbauteile

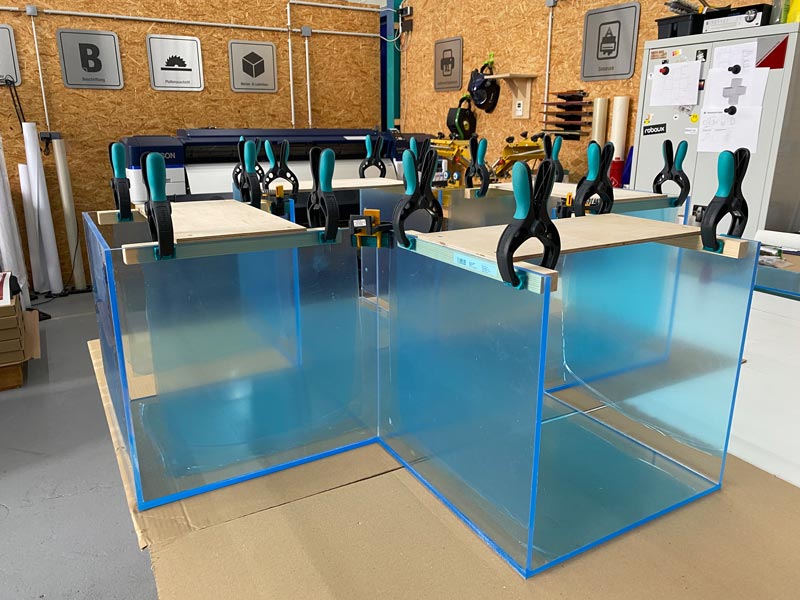

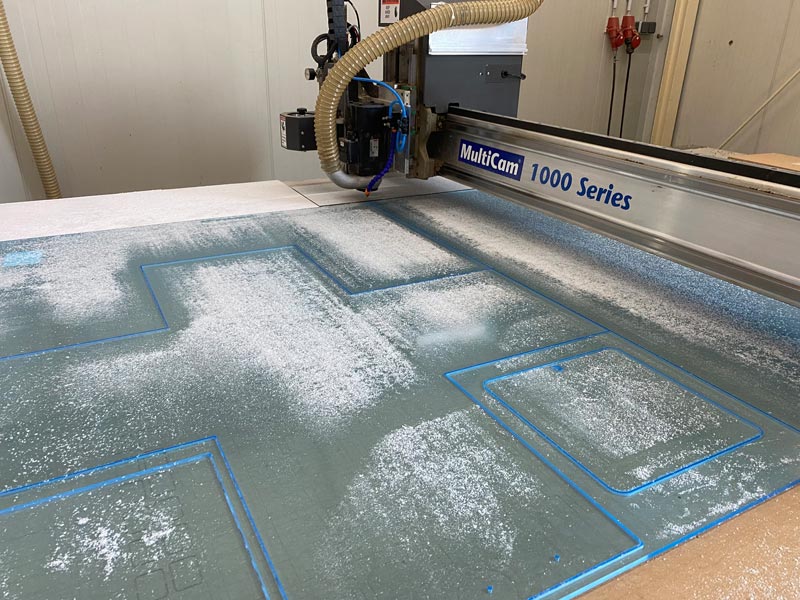

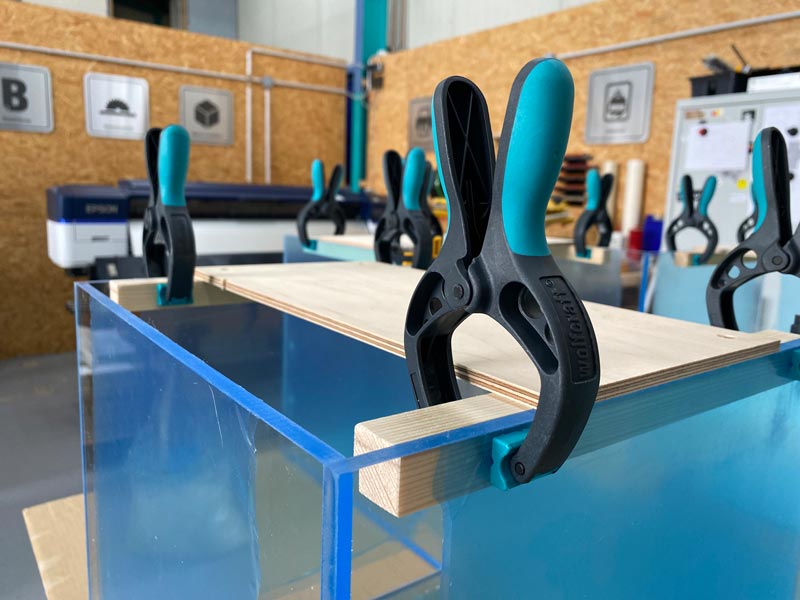

Sämtliche Holz- und Acrylteile wurden im CNC-Verfahren gefertigt, um eine hohe Passgenauigkeit und saubere Kantenbilder zu gewährleisten. Gerade bei transparentem Acryl entscheidet die Präzision der Verarbeitung über die spätere Gesamtwirkung.Nach der Fertigung wurden die einzelnen Elemente fachgerecht verklebt und zu einem stabilen, dreidimensionalen Körper montiert. Besonderes Augenmerk lag dabei auf einer möglichst sauberen und unauffälligen Verbindung der einzelnen Acrylflächen.
Praktische Befüllung und Wartung

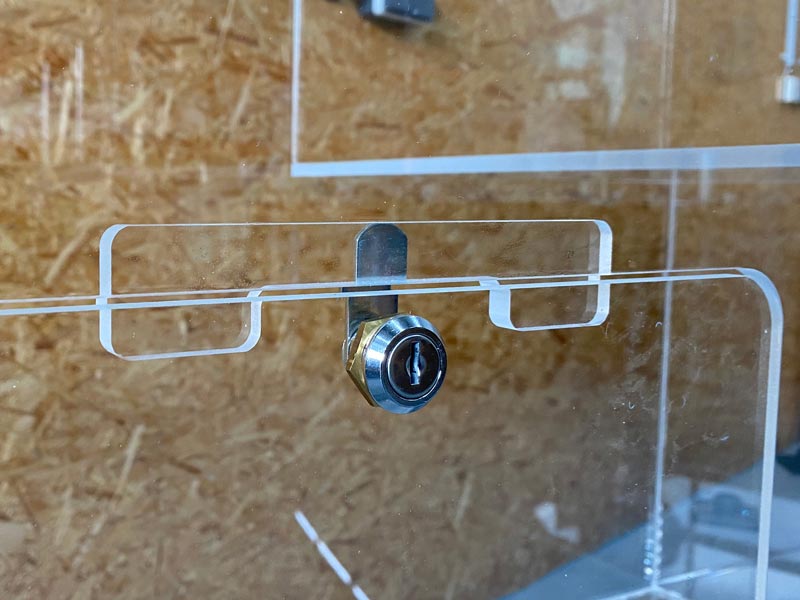

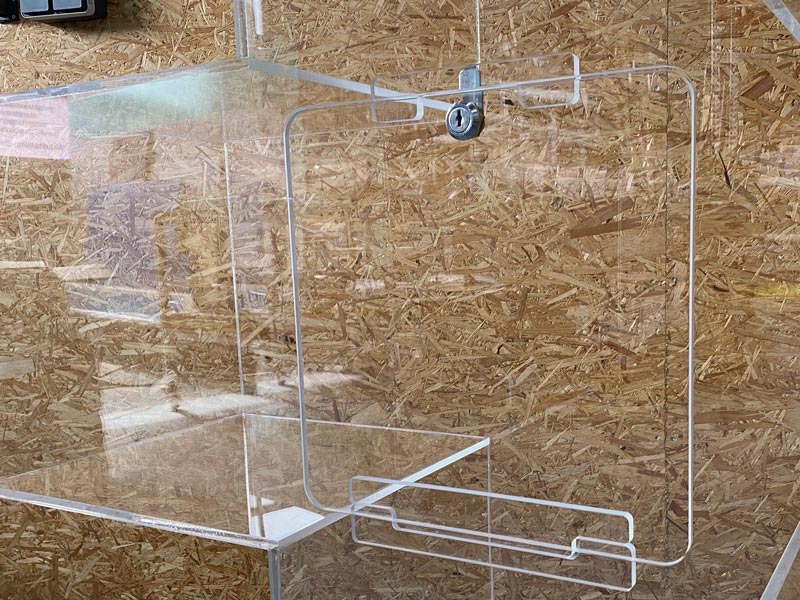

Damit das Kreuz im Veranstaltungsalltag komfortabel genutzt werden kann, wurde die Konstruktion mit mehreren funktionalen Details ausgestattet.Die Bestückung erfolgt über einen abnehmbaren Deckel an der Oberseite. Zusätzlich wurde auf der Rückseite eine verschließbare Revisionsöffnung integriert. Dadurch lässt sich das Exponat einfach befüllen, entleeren oder reinigen.
Gerade bei wechselnden Veranstaltungen und häufigem Transport war eine praxisgerechte Handhabung besonders wichtig.
Sichere Mobilität trotz hohem Eigengewicht

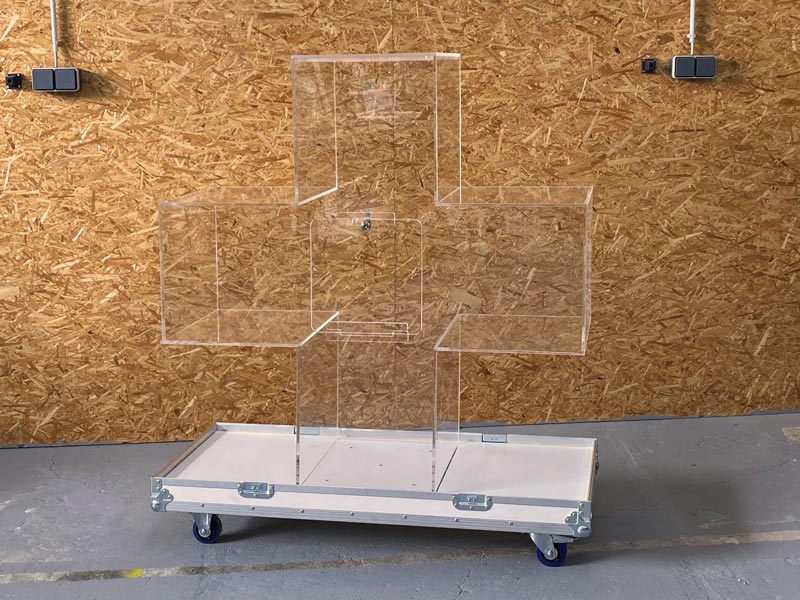

Durch die massive Acrylbauweise bringt das Exponat ein Eigengewicht von rund 60 kg auf die Waage. Zusätzlich liegt der Schwerpunkt konstruktionsbedingt relativ weit oben.Um dennoch einen sicheren und komfortablen Einsatz zu ermöglichen, wurde ein spezielles Rollbrett mit sperrbaren Lenkrollen angefertigt. Im Inneren befindet sich ein zusätzliches Kontergewicht, das für deutlich mehr Standfestigkeit sorgt und ein Kippen verhindert.
Das Rollbrett erfüllt dabei gleich mehrere Aufgaben:
Es dient nicht nur als mobile Basis für den Veranstaltungseinsatz, sondern bildet gleichzeitig die Grundkonstruktion eines passenden Haubencases.
Maßgefertigtes Haubencase für Transport und Lagerung

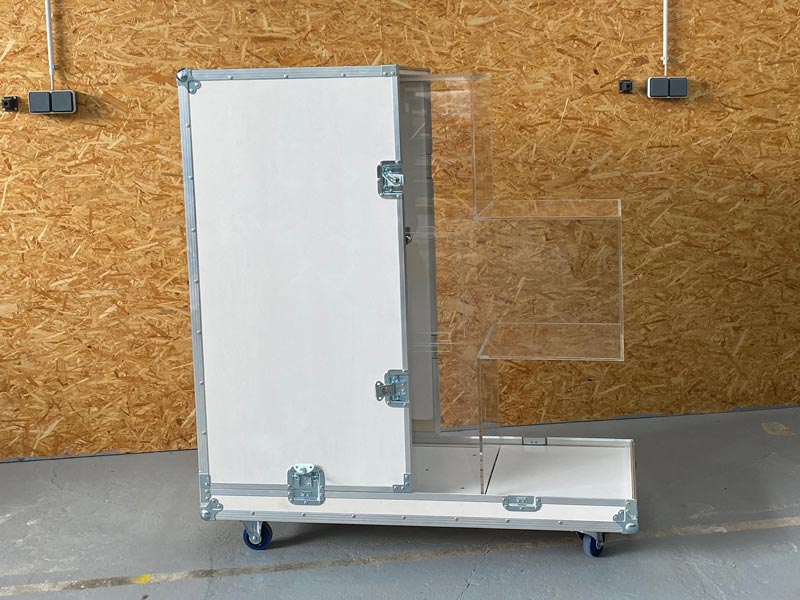

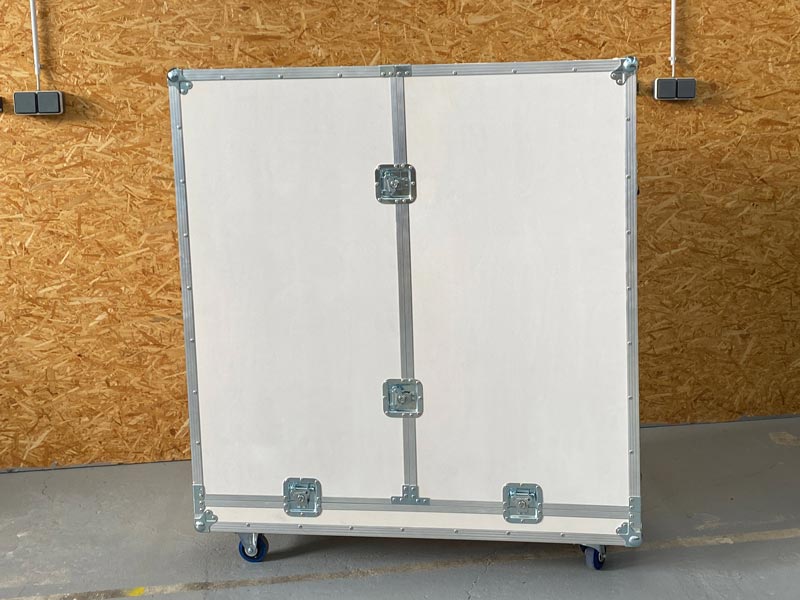

Da ein Exponat dieser Größe und Bauweise beim Transport besonders geschützt werden muss, wurde zusätzlich ein individuelles Haubencase gefertigt.Dieses ermöglicht einen sicheren Transport sowie eine geschützte Lagerung zwischen den Einsätzen. Gleichzeitig sorgt das System dafür, dass Auf- und Abbau vor Ort möglichst unkompliziert erfolgen können.
Handwerkliche Tätigkeiten im Überblick
CNC-Fertigungstechnik
- CNC-gefräste Holz- und Acrylteile
- präzise Fertigung aller Bauteile
Werbetechnik
- fachgerechte Verklebung der Acrylelemente
- Montage und Endfertigung des Exponats
Cabs & Cases
- Konstruktion und Fertigung des Haubencases
- mobiles Untergestell mit Kontergewicht und Lenkrollen
